Softwarepaket NESEI
Hydraulische Rohrnetzberechnung

Windows 7 bis Windows 10, empfohlen 64 bit, Arbeitsspeicher mindestens 16GB.

Das Leitungsnetz wird in mehreren Generationen (Szenarien) verwaltet:

• Kalibrierung zur Eichung des Rechenmodells.
• Aktuell: zur Bewertung der Leistungsfähigkeit des Ist-Zustandes.
• Ausbau 1 bis Ausbau x: zur Erarbeitung der Ausbau- bzw. Optimierungsmaßnahmen.

Schnittstellen:

• SHAPE Import: Zur komfortablen Übernahme von GIS Daten durch 2D Polylinien zu den Hauptleitungen (Datei Type 3) und Punkten (Datei Type 1) für Hydranten.
• DWG Import: Übernahme des Leitungsverlaufes und eventuell von Dimensions- und Materialangaben, falls die Informationen in unterschiedlichen Layern (z.B. 100PVC) abgelegt sind.
• Import von GIS Daten über die STANET Schnittstelle.
• Import von EPANET Projekten.
• Shape Export Rohrnetzdaten.
• Shape Export Hydrantenberechnung.

Der grafische Editor (CAD) dient zur Verwaltung des Versorgungsnetzes und zur effizienten Eingabe/Ausgabe sowie Kommunikation mit der NESEI Hydraulikdatenbank. Hintergrund ist die amtliche digitale Flurkarte und/oder ein Ortho- oder Satellitenfoto sowie das digitale Geländemodell, dargestellt durch Schichtlinien. Die Strichstärke der Rohrleitungen wird nach Durchmesser gewichtet dargestellt und ist je nach Versorgungsbereich (Druckzone) unterschiedlich gefärbt. Die wichtigen Anlagenteile (Brunnen, Pumpstationen, Hochbehälter, Druckreduzierventile, Druckerhöhungsanlagen) sind plakativ hervorgehoben.

• Neue Leitungen können dadurch effizient angelegt und bestehende schnell editiert werden.
• Die grafische Definition und Änderung von Berechnungsparametern (geöffnete/geschlossene Schieber, Kennlinien, Drehzahl und Pumpenstatus, Einstellwerte von Ventilen, Schaltpunkte) ist dadurch einfach möglich.

Das Programm hat vier Berechnungsmodi:

• Modus 1: Stationäre Berechnung.
• Modus 2: Autodimensionierung.
• Modus 3: Zeitschrittsimulation (Tagesgangberechnung).
• Modus 4: Berechnung von Verweildauer und Konzentration.

Stationäre Berechnungsergebnisse werden durch das integrierte Programm Surfer mit A4 oder A3 Grafiken dargestellt.

• Druckverhältnisse werden übersichtlich durch Isobaren angezeigt.
• Mit dem Leitungsnetz können Strömungsgeschwindigkeiten oder Durchflussraten dargestellt werden. Die Fließrichtung wird durch Pfeile angezeigt.

Tagesgangberechnungen werden durch Ganglinien zu Druck- und Durchfluss sowie Wasserständen mit dem Programm Timwin dargestellt.

Hydranten Grundschutz Einzelberechnung: Darstellung der Entnahmeleistung in l/min (m³/h), Restdruck an der Leitung beim Hydranten sowie Angabe zu kritischem Druck bei Hochpunkten. Sämtliche Ergebnisse werden durch Symbole und Texte im Rechennetzplan dargestellt (AutoCAD- oder BricsCAD Zeichnung, als *.PDF oder SHAPE).

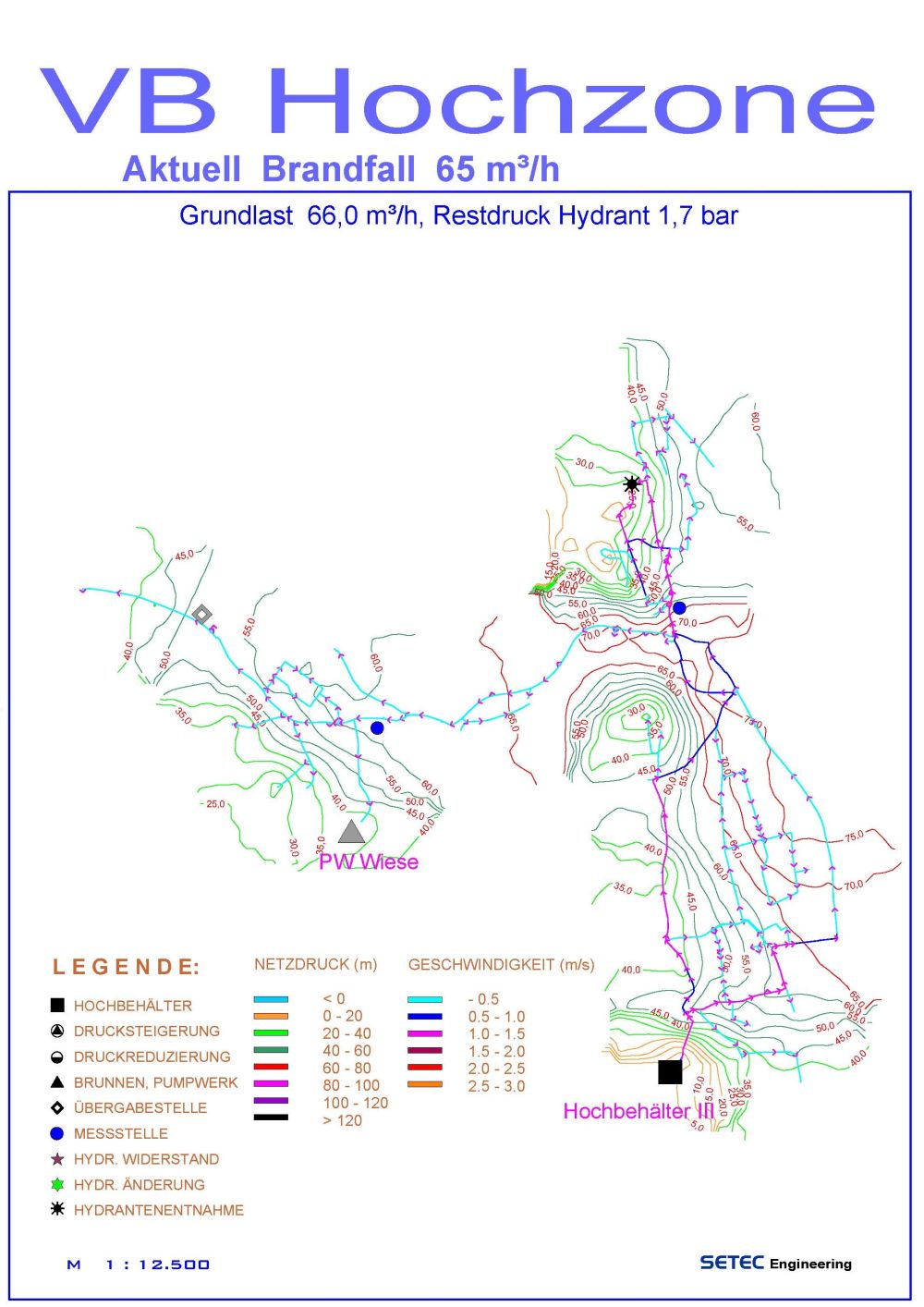

Hydranten Objektschutz Lastfallberechnung: Darstellung mit Summe der Entnahmeleistung bei zeitgleicher Entnahme, frei wählbar aus bis zu 4 Hydranten. Grafik mit Restdruckverhältnissen bei dieser Belastung in der gesamten Zone.

Der Längenschnitt mit Geländeprofil und den Drucklinien wird direkt aus der NESEI Hydraulikdatenbank erstellt.

• NESEI GK - Große Kompaktversion: kompiliert für 30.000 Knoten bzw. Stränge, Einzelplatz oder Netzwerkversion.
• NESEI KK - Kleine Kompaktversion: kompiliert für 2.000 Knoten bzw. Stränge, Einzelplatz oder Netzwerkversion.
• NESEI Viewer Plus Version: zur komfortablen Abfrage der Berechnungsergebnisse und Berechnung von Lastfällen mit dem bestehenden Leitungsnetz (1 Lizenz für Berechnungen, 2 Einzelarbeitsplatzlizenzen entspricht dem NESEI Viewer Classic).
• NESEI Viewer Classic: zur komfortablen Abfrage der Berechnungsergebnisse (1 Lizenz für 2 Einzelarbeitsplätze).
